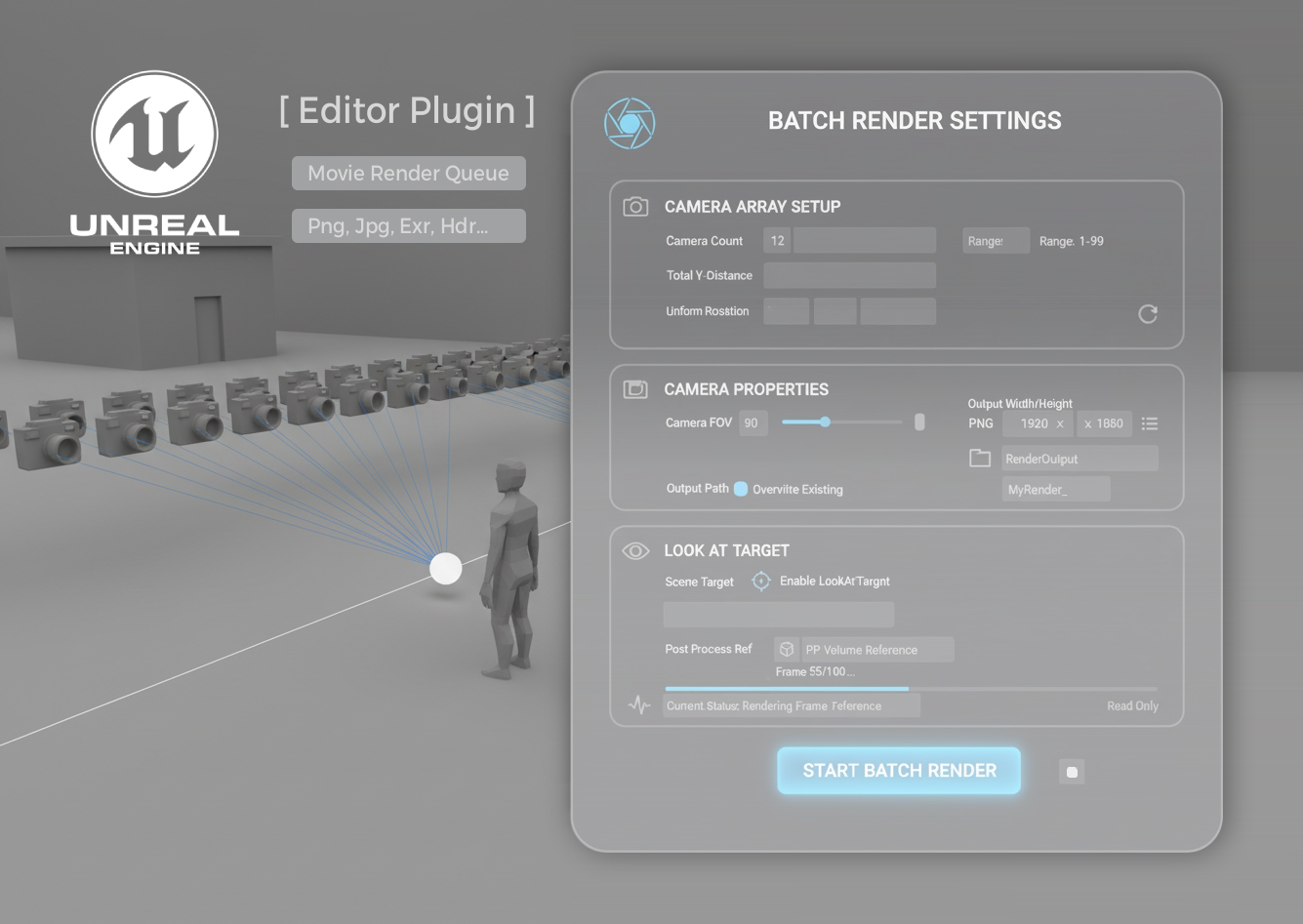

Camera Array Management & Rendering Plugin for Unreal Engine

CameraArrayTools is a powerful efficiency tool designed specifically for the Unreal Engine editor, aimed at transforming tedious, repetitive camera array creation and batch rendering workflows into a fast, precise, and automated process. This plugin is the ultimate solution tailored for architectural visualization artists, VFX specialists, game developers, and anyone needing to capture scenes from multiple precise angles. Say goodbye to the inefficiency and errors of manual camera placement—through a unified control panel, you can generate, manage, and render complex camera arrays.

Core Features

• Array Generation & Management: Generate an array of up to 99 cameras. Fully parametric controls allow real-time adjustments and previews, significantly improving layout efficiency. From position, distance, and rotation to each camera's Field of View (FOV), all key parameters are managed within an intuitive Details panel. No more selecting and adjusting cameras individually—achieve true centralized control.

• Individual Camera Fine-tuning: Supports manual fine-tuning of individual cameras with results recorded in the final render.

• One-Click Batch Rendering: With a single button click, render high-quality images from every camera in the array. Save hours of repetitive labor.

• Dynamic "Look At Target" Functionality: Automatically orient all cameras in the array toward any Actor in the scene. This feature is perfect for creating compelling product showcases, architectural walkthrough sequences, and character turntable presentations.

• Professional Image Format Support: Direct export to industry-standard image formats including PNG, JPEG, BMP, TGA, and 16-bit high dynamic range EXR for post-production, providing maximum flexibility.

• High-Quality Rendering Pipeline: Consistent with Unreal Engine's Movie Render Queue pipeline. The plugin synchronizes your Post Process Volume settings, ensuring batch render results match viewport quality exactly.

Quick Start: Installation & Setup

Prerequisites: Unreal Engine 5.3 or higher.

Method 1: Using the Complete Project (Recommended for Quick Evaluation)

This method is suitable for users who want to quickly experience the plugin functionality without affecting their own projects.

1. Download and unzip the provided complete project package.
2. Open the .uproject file using Unreal Engine 5.3 or higher.
3. In the Content Browser, open the Content/testScene level to view the preset example.

Method 2: Integration into Your Existing Project

This method is for professional users ready to integrate the plugin into their existing workflow.

1. Navigate to your Unreal Engine project root directory.
2. If it doesn't exist, create a folder named Plugins.
3. Copy the CameraArrayTools plugin folder completely into your project's Plugins directory.
4. Launch your Unreal Engine project. The editor may prompt you to build the plugin modules—click "Yes".
5. In the editor, go to Edit > Plugins. Search for CameraArrayTools and ensure it is enabled.
6. Restart the editor as prompted. The plugin is now ready.

Comprehensive User Guide

1. Placing the Camera Array Manager

Drag the CameraArrayManager Actor into your scene. All camera array controls will be managed through this Actor's Details panel.

2. Parameter Configuration Details

When selecting the CameraArrayManager in the scene, you will see the following parameters in the Details panel.

Parameter Group	Setting	Description	Notes / Range
Camera Array Setup	Camera Count	Defines the total number of cameras to create in the array.	1 - 99
	Total Y-Distance	The total distance (in meters) over which all cameras are distributed along their local Y-axis.	Example: 10.0
	Start Position	The world space coordinates (X, Y, Z) of the first camera in the array.	Vector (X,Y,Z)
	Uniform Rotation	Rotation angles (Roll, Pitch, Yaw) applied to all cameras. Only effective when LookAtTarget is disabled.	Rotator (R,P,Y)
Camera Properties	Camera FOV	The Field of View angle for all cameras in the array.	1° - 170°
Render Output	Output Width/Height	The resolution (in pixels) of the rendered output images.	Example: 1920x1080
	Format	The output file format for rendered images.	PNG, JPEG, BMP, TGA, EXR
	Output Path	The folder path where images are saved, relative to the project's Saved/ directory.	Default: RenderOutput
	Overwrite Existing	If checked, rendering will overwrite existing files with the same name.	Boolean
	Camera Prefix	The base name for output files. The system automatically appends a numeric suffix (e.g., MyRender_01.png).	Example: MyRender_
Look At Target	Enable LookAtTarget	If checked, all cameras automatically rotate to face the specified target Actor.	Boolean
	Scene Target	An Actor reference. Drag an Actor from the World Outliner here to set it as the focal point.	Actor Reference
Advanced Rendering	Post Process Ref	A reference to a Post Process Volume in the scene. Used to synchronize Path Tracing SPP sample counts—necessary for Path Tracing renders.	PP Volume Reference
Render Status	Render Progress	A read-only progress bar showing the current state of batch rendering.	Display Only
	Render Status	A read-only text field showing the current status.	Display Only

3. Workflow & Operations

At the bottom of the Details panel, you will find a series of action buttons for executing core functions.

Execute Functions

• Create or Update Cameras: Creates a new camera array based on current parameter settings, or updates an existing array.
• Clear Cameras: Deletes all cameras created by this manager.
• Select First/Last Camera: Quickly selects the first or last camera in the array in the editor for inspection.
• Render First/Last Camera: Renders and tests the view from the first or last camera in the array individually.

Batch Process

• Batch Render High-Res Screenshots: Initiates the batch rendering process, capturing a high-resolution screenshot from every camera in the array.
• Open Output Folder: Opens the folder where rendered images are saved directly in your operating system.

Important Note: Requirements for Path Tracing Rendering

To achieve true Path Tracing render results, you must follow these steps:

1. Set Viewport Mode: In your main editor viewport, change the "View Mode" from "Lit" to "Path Tracing". This plugin's render results strictly depend on the currently active viewport configuration.
2. Specify Post Process Volume: Drag a Post Process Volume from your scene into the Post Process Ref slot of the CameraArrayManager.
3. Set SPP Sample Count: In your Post Process Volume settings, locate the "Path Tracing" category and set "Samples Per Pixel" to your desired quality level. The plugin uses this value to determine render duration per frame. Higher SPP values produce cleaner images but increase render time accordingly.

Technical Specifications

• Supported Unreal Engine Versions: 5.3+
• Supported Platforms: Windows, macOS
• Supported Image Formats: PNG (8-bit), JPEG (8-bit), BMP (8-bit), TGA (8-bit), EXR (16-bit Float)

Best Practices & Notes

• Keep Editor Active During Rendering: For the batch rendering process to work properly, Unreal Editor must be the active window on your computer. Switching to other applications may interrupt the screenshot process.
• Maintain Stable Editor State: For reliable render results, avoid modifying the scene, adjusting parameters, or interacting with other editor UI elements during batch rendering. The plugin includes safeguards against most accidental modifications, but a stable environment is key to successful rendering.
• Disk Space Management: Rendering large quantities of high-resolution images consumes considerable disk space. Ensure your target output directory has sufficient available space before starting large batch renders.
• Performance Considerations: Batch rendering is resource-intensive. For optimal performance, it is recommended to close other GPU-intensive applications during rendering.

Support

Planned Features

1. Advanced array types (e.g., arc, grid)
2. Automated solutions using Movie Render Queue
3. HDR image rendering for Path Tracing using Render Targets
4. Per-camera parameter overrides

Unreal Engine 专业级相机阵列管理与渲染插件

CameraArrayTools 是一款专为 Unreal Engine 编辑器设计的强大效率工具，旨在将繁琐、重复的相机阵列创建与批量渲染工作流转变为一种快速、精确且自动化的流程。本插件是为建筑可视化艺术家、视觉特效师、游戏开发者以及任何需要从多角度精确捕捉场景的用户量身打造的终极解决方案。告别手动放置相机的低效与误差，通过一个统一的控制面板，即可生成、管理并渲染复杂的相机阵列。

核心功能

• 阵列生成与管理: 生成一个由多达99个相机组成的阵列。完全参数化的控制方式允许您实时调整和预览，极大提升了布景效率。位置、距离、旋转到每个相机的视场角（FOV），所有关键参数都集中在一个直观的细节（Details）面板中进行管理。无需再逐个选择和调整相机，实现真正的集中式控制。

• 微调单个相机: 支持手动微调单个相机并记录到渲染结果中。

• 一键批量渲染: 只需单击一个按钮，即可从阵列中的每一个相机渲染高质量图像。节省数小时的重复性劳动。

• 动态"朝向目标"功能: 自动将阵列中的所有相机对准场景中的任意一个 Actor。此功能非常适合用于创建引人注目的产品展示、建筑漫游动画序列和角色旋转展示。

• 专业级图像格式支持: 直接导出为行业标准的图像格式，包括 PNG、JPEG、BMP、TGA，以及用于后期制作的16位高动态范围 EXR 格式，提供最大的灵活性。

• 高清渲染管线: 与 Unreal Engine 的 Movie Render Queue 管线一致。插件可以同步您的后期处理体积（Post Process Volume）设置，确保您的批量渲染成果与视口中的质量完全一致。

快速上手：安装与设置

先决条件: Unreal Engine 5.3 或更高版本。

方式一：使用完整工程（推荐用于快速评估）

此方法适用于希望在不影响自己项目的情况下快速体验插件功能的用户。

1. 下载并解压提供的完整工程包。
2. 使用 Unreal Engine 5.3 或更高版本打开 .uproject 文件。
3. 在内容浏览器中，打开 Content/testScene 关卡，查看已预设好的示例。

方式二：集成到您现有的项目

此方法适用于准备将插件集成到现有工作流中的专业用户。

1. 导航至您的 Unreal Engine 项目根目录。
2. 如果不存在，请创建一个名为 Plugins 的文件夹。
3. 将 CameraArrayTools 插件文件夹完整地复制到项目的 Plugins 目录下。
4. 启动您的 Unreal Engine 项目。此时编辑器可能会提示您需要构建插件模块，请点击"是"（Yes）。
5. 在编辑器中，前往 编辑 > 插件（Edit > Plugins）。搜索 CameraArrayTools 并确保其已被启用。
6. 根据提示重启编辑器。插件现已准备就绪。

综合用户指南

1. 放置相机阵列管理器

将 CameraArrayManager 这个 Actor 拖拽到您的场景中。所有相机阵列的控制都将通过这个 Actor 的细节面板进行。

2. 参数配置详解

选中场景中的 CameraArrayManager 后，您将在细节面板中看到以下参数。

参数组	设置	描述	备注 / 范围
相机阵列设置（Camera Array Setup）	相机数量（Camera Count）	定义要在阵列中创建的相机总数。	1 - 99
	总 Y 方向距离（Total Y-Distance）	所有相机沿其局部 Y 轴分布的总距离（单位：米）。	例如：10.0
	起始位置（Start Position）	阵列中第一个相机的世界空间坐标（X, Y, Z）。	向量（X,Y,Z）
	统一旋转（Uniform Rotation）	应用于所有相机的旋转角度（Roll, Pitch, Yaw）。仅在 LookAtTarget 被禁用时生效。	旋转体（R,P,Y）
相机属性（Camera Properties）	相机 FOV（Camera FOV）	阵列中所有相机的视野（Field of View）角度。	1° - 170°
渲染输出（Render Output）	输出宽度/高度（Output Width/Height）	渲染输出图像的分辨率（像素）。	例如：1920x1080
	格式（Format）	渲染图像的输出文件格式。	PNG, JPEG, BMP, TGA, EXR
	输出路径（Output Path）	图像保存的文件夹路径，相对于项目的 Saved/ 目录。	默认: RenderOutput
	覆盖已有（Overwrite Existing）	如果勾选，渲染时将覆盖同名的现有文件。	布尔值
	相机前缀（Camera Prefix）	输出文件的基础名称。系统会自动附加一个数字后缀（例如 MyRender_01.png）。	例如：MyRender_
朝向目标（Look At Target）	启用 LookAtTarget（Enable LookAtTarget）	如果勾选，所有相机将自动旋转以朝向指定的目标 Actor。	布尔值
	场景目标点（Scene Target）	一个 Actor 引用。从世界大纲视图中将一个 Actor 拖拽到此处，以将其设为焦点。	Actor 引用
高级渲染（Advanced Rendering）	后处理引用（Post Process Ref）	对场景中一个后期处理体积（Post Process Volume）的引用。用于同步路径追踪的 SPP 采样数，是 Path Tracing 渲染的必要设置。	PP Volume 引用
渲染状态（Render Status）	渲染进度（Render Progress）	一个只读的进度条，显示批量渲染的当前状态。	仅显示
	渲染状态（Render Status）	一个只读的文本字段，显示当前状态	仅显示

3. 工作流程与操作

在细节面板的底部，您会找到一系列操作按钮，用于执行核心功能。

执行函数（Execute Functions）

• 创建或更新相机（Create or Update Cameras）: 根据当前参数设置创建新的相机阵列，或更新现有阵列。
• 清除相机（Clear Cameras）: 删除由该管理器创建的所有相机。
• 选择第一个/最后一个相机（Select First/Last Camera）: 在编辑器中快速选中阵列的起始或末尾相机，便于检查。
• 渲染第一个/最后一个相机（Render First/Last Camera）: 单独渲染并测试阵列的起始或末尾相机视图。

批处理（Batch Process）

• 拍摄高清截图（Batch Render High-Res Screenshots）: 启动批量渲染流程，从阵列中的每一个相机捕获一张高分辨率截图。
• 打开输出文件夹（Open Output Folder）: 直接在您的操作系统中打开保存渲染图像的文件夹。

重要提示：路径追踪渲染的必要条件

为了获得真实的路径追踪渲染效果，您 必须 遵循以下步骤：

1. 设置视口模式: 在您的主编辑器视口中，将"视图模式"（View Mode）从"光照"（Lit）更改为"路径追踪"（Path Tracing）。本插件的渲染结果严格依赖于当前激活视口的配置。
2. 指定后期处理体积: 将场景中的后期处理体积（Post Process Volume）拖拽到 CameraArrayManager 的 后处理引用（Post Process Ref）插槽中。
3. 设置 SPP 采样数: 在您的后期处理体积设置中，找到"路径追踪"（Path Tracing）分类，并设置"每像素采样数"（Samples Per Pixel）为您期望的质量等级。插件会使用此数值来决定每帧的渲染时长。更高的 SPP 值会带来更清晰的图像，但渲染时间也会相应增加。

技术规格

• 支持的 Unreal Engine 版本: 5.3+
• 支持的平台: Windows, macOS
• 支持的图像格式: PNG (8-bit), JPEG (8-bit), BMP (8-bit), TGA (8-bit), EXR (16-bit Float)

最佳实践与注意事项

• 渲染时保持编辑器激活: 为了让批量渲染流程正常工作，Unreal Editor 必须是您电脑上的活动窗口。切换到其他应用程序可能会中断截图过程。
• 保持稳定的编辑器状态: 为获得可靠的渲染结果，请在批量渲染进行时避免修改场景、调整参数或与编辑器其他 UI 元素交互。插件已内置保护措施以防止大多数意外修改，但稳定的环境是成功渲染的关键。
• 磁盘空间管理: 渲染大量高分辨率图像会消耗可观的磁盘空间。在开始大型批量渲染前，请确保您的目标输出目录有足够的可用空间。
• 性能考量: 批量渲染是资源密集型操作。为获得最佳性能，建议在渲染时关闭其他占用大量 GPU 资源的应用程序。

支持

计划中的功能

1. 高级阵列类型（如弧形、网格）
2. 使用 Movie Render Queue 提供的自动化解决方案
3. 使用 Render Target 渲染 Path Tracing 的 HDR 图片
4. 单相机参数覆盖
