Sensing element mount

[kaklik]

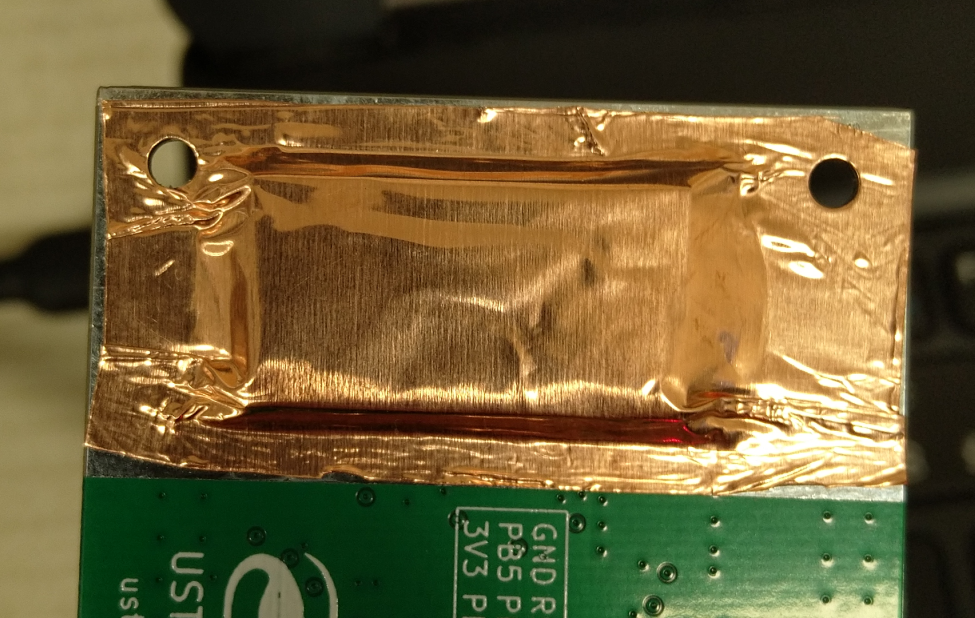

Aktuálně se detekční dioda při výrobě překrývá měděnou fólií:

Měděná fólie je výhodná kvůli tomu, že jde snadno letovat. Jinak je ale nevýhodná, protože měď má věťší hustotu, tudiž více stíní nízké energie než například hliník.

Vylepšením by tak asi bylo místo měděné pásky využít hliníkovou. Ta ale nejde letovat, proto by bylo vhodné její zajištění, proti tomu, aby při povolení lepidla odpadla vyřešit lemem na krabičce, který by okraje pásky okolo detekční diody tlačil proti plošnému spoji. Realizaci tohoto vylepšení ale vadí nevhodná pozice detekční diody #10, která neumožňuje na jedné straně využít plochu mezi šroubem a hranou detekční diody.

[kaklik]

U hliníkové fólie se ukázal zádrhel, že některé hliníkové pásky nemají vodivé lepidlo. V takovém případě obvod začne kmitat kvůli kapacitě mezi diodou páskou a zemí.

Fólie s vodivým lepidlem tento problém nemají. Ověřeno to bylo přišroubováním hliníkové fólie šroubem v rohu. Tím došlo k odstranění oscilací a k normální funkci detektoru.

Zde je příklad hliníkové fólie, která by měla mít vodivé lepidlo: https://www.azktrade.cz/3m-1170-hlinikova-paska-s-vodivym-lepidlem/?
